חוות שרתים עתירות עומס דורשות תשתיות חשמל אמינות, מודולריות וגמישות. לוחות החשמל מהווים חוליה קריטית ברציפות התפעולית, וכל טעות תכנונית עלולה לסכן זמינות קריטית של המערכות. כתבה זו מפרטת את הטעויות הנפוצות בתכנון לוחות לחוות שרתים עתירות עומס, דרכי ההתמודדות איתן, והנחיות מרכזיות בהתאם לדרישות התקן והפרקטיקה ההנדסית העכשווית.

חוות שרתים מודרניות, במיוחד אלו המשרתות יישומי AI, HPC וענן ציבורי, מציבות דרישות גבוהות מתשתיות החשמל: זרמים גבוהים, יתירות כפולה, ותגובה מהירה לכל תקלה. לוחות החשמל מהווים את "עמוד השדרה" של אספקת החשמל במתחם – וכל טעות בתכנונם עלולה להוביל להשבתות, סיכון ציוד קריטי, או בזבוז אנרגטי עצום.

טעויות נפוצות בתכנון לוחות לחוות עתירות עומס

1. אי הקפדה על תכנון יתירות אמיתי

מה הבעיה: תכנון לוח הזנה יחידה ללא הזנות A+B נפרדות או ללא מיתוג ATS אוטומטי.
ההשלכות: השבתה מלאה במקרה של תקלה.

איך להימנע:

פרסום

• לוחות ראשיים עם שני מקורות שונים.
• שילוב ATS עצמאי ללוח או לשרתים קריטיים.
• תכנון N+1, 2N או 2(N+1) בהתאם לרמת Tier הנדרשת.

2. בחירת מפסקים שאינם מתאימים לזרמי עומס/קצר

מה הבעיה: שימוש במפסקים רגילים במערכות עם זרמי קצר גבוהים או תדרי עבודה משתנים (לדוגמה, בסביבת מייצבי תדר, UPS וממירים).

איך להימנע:

• התאמה לזרם קצר צפוי (Icc) לפי חישוב מערכת.
• שימוש במפסקים עם יכולת ניתוק גבוהה (HRC – High Rupturing Capacity).
• בחינת עמידות ברמות מתח חולף (Surge Withstand Rating).

3. תת־תכנון של פיזור עומסים בין פאזות

מה הבעיה: עומס לא מאוזן בין פאזות, גורם לאובדן יעילות, חימום יתר, והתבלות ציוד.

איך להימנע:

• תכנון קפדני לחלוקת עומסים בין פאזות.
• הוספת ניטור זרמים לכל פאזה בזמן אמת בלוח הראשי.
• מערכות ניהול עומסים אוטומטיות.

4. חוסר הכנה לגידול עתידי

מה הבעיה: לוחות שתוכננו "בדיוק" לקיבולת ההתחלתית, בלי מרווח להתרחבות עתידית.

איך להימנע:

• תכנון רזרבות מובנות בלוחות (20%-30% לפחות).
• שימוש במודולים נשלפים (Draw-out) או Plug-in לניהול גמיש.
• לוחות מודולריים המאפשרים הרחבה ללא השבתה.

5. חוסר תיאום בין מערכות UPS, לוחות וגיבוי גנרטורים

מה הבעיה: מיתוג לא מסונכרן בין UPS, ATS וגיבוי, הגורם להשבתות קצרות או לאי־תיאום כניסת מקורות חלופיים.

איך להימנע:

• ניתוח מסלולי זרם (Selective Coordination).
• סנכרון מלא בין מקורות כוח (Sync Check Relays).
• שימוש בלוחות חכמים עם תקשורת SNMP/Modbus.

דרישות תקן חשובות לתכנון לוחות חוות שרתים

• IEC 61439-2 – תקן ייצור לוחות חשמל מתח נמוך.
• UL 1558 – תקן אמריקאי ללוחות מתח נמוך בחוות שרתים.
• NFPA 70E – בטיחות בעבודה במתח גבוה וניהול אנרגיה מסוכנת.

בתכנון לוחות חשמל לחוות שרתים עתירות עומס, כל פרט – מפיזור עומסים ועד ניהול יתירות – קובע את רמת האמינות והזמינות של החווה כולה.

פרסום

מהנדס חשמל מנוסה חייב לשלב:

• ראייה כוללת של תרחישים קריטיים
• גמישות תכנונית לגידול עתידי
• עמידה בלתי מתפשרת בתקנים
• אינטגרציה הדוקה עם כלל מערכות התשתית: קירור, UPS, בקרה ותקשורת

לוחות שתוכננו נכון יתמכו ביעדי זמינות של 99.995% ויותר – ויבטיחו לחוות השרתים תפעול יציב לאורך שנים.

📊 טבלה מקצועית: טעויות נפוצות מול פתרונות

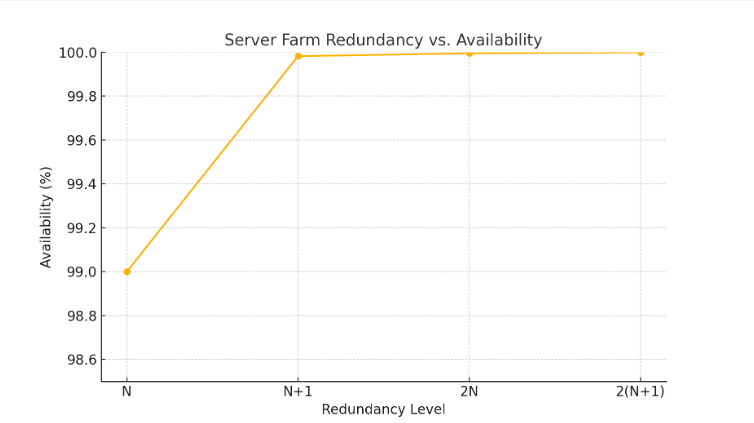

📈 גרף הסבר: יתירות בחוות שרתים

סוגי יתירות:

• N — מערכת יחידה ללא יתירות: כל תקלה = השבתה.

• N+1 — מערכת עם רכיב נוסף אחד לגיבוי: כל רכיב יכול להיכשל ועדיין לספק שירות.

• 2N — שתי מערכות מלאות בלתי תלויות: כשל של מערכת שלמה לא משבית את השירות.

• 2(N+1) — שתי מערכות מלאות + יתירות פנימית בכל אחת: זמינות כמעט מוחלטת.

✅ צ'קליסט מקצועי לבדיקת לוחות חשמל לחוות שרתים

• האם קיימת חלוקת עומסים מאו"ז בין פאזות?

• האם יש יותר הזנות A+B עם מיתוג ATS תקין?

• האם הלוחות בנויים לתקן IEC 61439-2 או UL1558?

• האם קיימת רזרבה של 20%-30% ללוח להתרחבות עתידית?

• האם נבנה סנכרון נכון בין UPS, ATS וגנרטור?

• האם מותקנת מערכת ניטור עומסים וזרמים בזמן אמת?

• האם קיימות תכניות לתחזוקה תוך כדי פעולה (החלפה חמה)?

• האם ישנה אבטחת סביבה ללוחות (טמפ'/לחות/הגנה פיזית)?

תשתית חשמל חכמה אינה רק פיתרון טכני – היא היסוד לשקט התפעולי של חוות השרתים בעידן המידע.
