בעולם הייצור המכני, שבו אלפיות המילימטר קובעות אם מנוע מטוס יפעל או יקרוס, קיים אתגר קבוע המלווה כל פעולת חיתוך: הגראד (Burr). למרות שהוא נראה לעיתים כפרט שולי, הגראד הוא תוצר לוואי בלתי נמנע של הפיזיקה של המתכת, והטיפול בו הוא אמנות הנדסית בפני עצמה.
הפרדוקס של החיתוך: למה נוצרים גראדים?
כאשר כלי חיתוך עובר דרך מתכת, הוא לא רק "חותך" אותה כמו סכין דרך חמאה. הוא מפעיל כוחות לחיצה וגזירה אדירים. ברוב התהליך, החומר נכנע ומתנתק בצורת שבב (Chip). אך בנקודת הקצה, כשכלי החיתוך עומד לסיים את נתיבו, למתכת כבר אין "תמיכה" מהצד השני.
במקום להיחתך בצורה נקייה, המתכת עוברת עיוות פלסטי: היא פשוט מתכופפת או נמרחת מעבר לפינה. כך נוצר הגראד – אותה פינה חדה, שפיץ זעיר או שארית חומר שנותרה דבוקה לחלק המעובד.
הסכנה המסתתרת בפינה החדה
מדוע התעשייה משקיעה מיליארדים בהסרת שאריות שבקושי ניתן לראות בעין?
פרסום
-
פצצה מתקתקת של עייפות חומר: גראד הוא נקודת תורפה. תחת רעידות או עומס, סדקים מתחילים להיווצר דווקא בנקודות המעוותות הללו, מה שעלול להוביל לשבר של החלק כולו.
-
דיוק והרכבה: חלק עם גראד לא "יישב" טוב בתוך המכלול שלו. במידות של מיקרונים, גראד קטן הוא כמו הר בדרך להרכבה מושלמת.
-
בטיחות חשמלית: בעולם הזיווד האלקטרוני, גראד שמתנתק ונופל על לוח אם הוא מתכון לקצר חשמלי שעלול להשבית מערכות קריטיות.
אמנות הדיבארינג: איך מעלימים את הפגמים?
הסרת הגראדים (Deburring) היא שלב הגימור הקריטי. כיום, התעשייה משתמשת בשלוש גישות עיקריות:
1. הגישה הפיזית: שחיקה וחיכוך

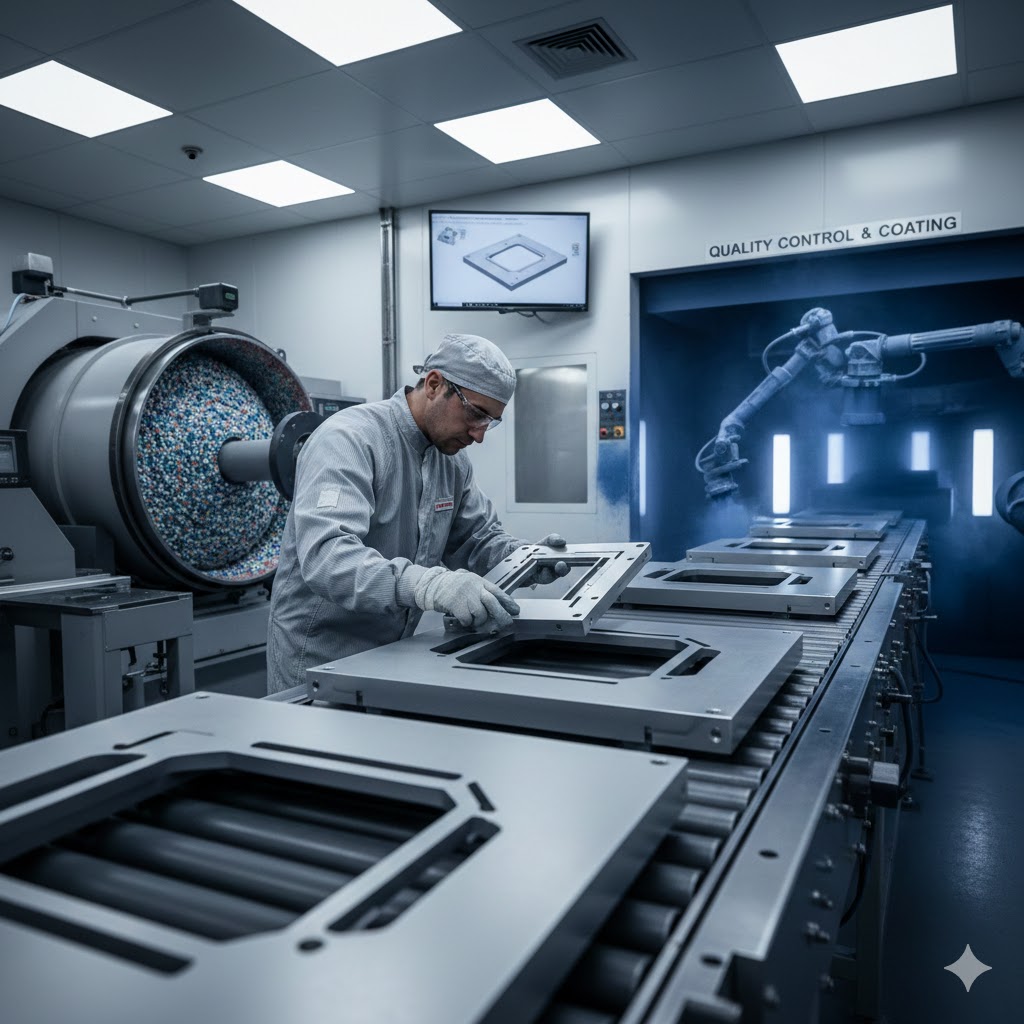

השיטה הנפוצה ביותר היא הטרומל. דמיינו מכונת כביסה ענקית, מלאה באבנים קרמיות קטנות וחומר סיכוך. החלקים "רוקדים" בתוך המכונה, והחיכוך המתמיד עם האבנים שוחק בעדינות את כל הפינות החדות עד לקבלת מראה חלק ואחיד.
2. הגישה הכימית-חשמלית: דיוק פנימי
לפעמים הגראדים נמצאים עמוק בתוך קדחים זעירים ששום אבן לא יכולה להגיע אליהם. כאן נכנס הדיבארינג האלקטרוכימי. זרם חשמלי ממוקד "ממיס" את עודפי החומר בנקודות ספציפיות מבלי לגעת בשאר החלק, כמו אזמל מנתחים חשמלי.
פרסום
3. הגישה הטרמית: הפיצוץ המבוקר
באחד התהליכים המרתקים בתעשייה (TEM), מכניסים את החלק לתא אטום עם תערובת גזים ומציתים אותה. חום אדיר נוצר לשבריר שנייה. מכיוון שהגראד הוא דק מאוד, הוא נשרף ומתאדה באופן מיידי, בעוד שגוף החלק המסיבי נותר ללא פגע.
סיכום: הגימור הוא המהות
ייצור מודרני אינו מסתכם רק ביצירת הצורה הנכונה, אלא בהבנת ההתנהגות של החומר בקצוות שלו. הדיבארינג הופך מוצר "גולמי" למוצר הנדסי מוגמר, בטוח ומדויק. בלעדיו, הטכנולוגיה המקיפה אותנו – מהסמארטפון ועד למכונית – פשוט לא הייתה מחזיקה מעמד.
